Diagnosa
Televisi
Samsung
jika kita coba hidupkan terlihat normal pada awalnya tapi setelah
beberapa menit mendadak televisi mati sendiri. Dalam kondisi mati kita
hanya melihat lampu indikator saja yang menyala, jika kita coba hidupkan
televisi lagi ? televisi bisa hidup kembali
dan tak lama mati lagi begitu terus kejadiannya.
Apakah yang menyebabkannya ? Segera kita selidiki .
Untuk kasus ini kita tidak bisa memberikan contoh gambar karena
memang dadakan servis televisi sehingga handphone kita ketinggalan. Tapi
sekilas bisa kita berikan gambaran dimana letak komponen yang mengalami
kerusakan, awal pemeriksaan kita lakukan yaitu pada bagian sistem
regulator tegangan 5
volt
serta 9 volt. Hal ini kita lakukan dalam kondisi televisi hidup,
mengapa mesti demikian ? Mencari kerusakan dengan kasus seperti ini akan
menemui kesulitan jika kita lakukan dalam kondisi televisi mati.
Pada awal televisi kita hidupkan terukur tegangan terlihat normal
yaitu 5 volt serta 9 volt tapi setelah beberapa saat kita melihat
tegangan 9 volt mendadak drop dan tak lama televisi kembali mati. Jadi
sudah jelas Ic regulator tegangan 9 volt mengalami kerusakan, ohh iya
type Ic regulator ini mempunyai 4 pin yang salah satunya sebagai switch
on-off. Kita coba adakan penggantian dan setelahnya kita coba hidupkan
kembali televisi
Samsung ? Hasilnya alhamdulillah televisi
Samsung sudah bisa hidup dengan normal.
Sebelum televisi kita rapikan sesaat kita coba melihat komponen yang
ada di mainboard, kita melihat ada 2 capasitor yang mengalami perubahan
fisik yaitu untuk filter tegangan supply ke Ic Vertikal jadi untuk
melengkapi kita lakukan penggantian juga pada capasitor-nya dengan
kapasitas 470uf/35 volt. Selesai sudah perbaikan untuk televisi
Samsung ini, saatnya terima uang servis dan saatnya untuk pulang.

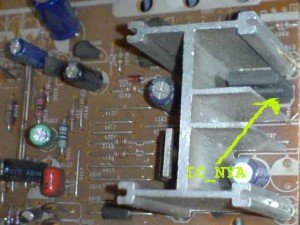

Alhamdulillah masih ada filenya,, posisi IC regulatornya bisa dilihat pada gambar berikut :
Daftar Kerusakan Tv Merk LG & Goldstar
July182013
1) LG Model : soundmax Gejala : protec,gak mau start,B+ drop dan
24v naik Penyebab : flyback rusak Solusi : ganti flyback 6174Z-8005C 2)
LG Model : 21FC1CG Gejala : Gambar mengecil berbentuk kotak di tengah
layar Penyebab : Defleksi/yoke ada yang putus di bagian vertical Solusi :
Bongkar Yoke bagian vertikal dan cari kawat email yang putus lalu
sambung lagi 3) LG Model : MC994A Gejala : setelah 2 menit tv standby
Penyebab : solderan retak pd bagian power suply Solusi : solder ulang
bag power suply 4) LG Model : CA 51 T 80 Gejala : gambar garis
horisontal Penyebab : IC vertikal TDA 8351 Solusi : ganti IC vertikal
TDA 8351 5) LG Model : Flatron Gejala : Gambar Normal setelah agaklama
dinyalakan timbul Suara Gemeretak dan terkadang suara hilang dan timbul
tenggelam Penyebab : IC Volume/tone control LV 1116 mengalami gangguan
internal Solusi : ganti ic LV1116 6) LG Model : LG RD-21FB70V Gejala :
Mati StandbY Penyebab : D23 SHORT Solusi : D23 ganti dengan IN4148 7) LG
Model : 21FB7CG Gejala : tv tidak bisa hidup lama Penyebab : tegangan
untuk B+ Fly back naik, melebihi 110 Volt Solusi : resistor yang
berhubungan dengan optocoupler berubah nilai yaitu R815 dgn nilai 91
Kohm jadi lebih besar, jadi mempengaruhi kerja optocoupler, ganti sesuai
stantdar Catatan : ganti dengan resistor tahan panas 8) LG Model : Flat
21'' Gejala : Stanby Penyebab : Tr Hout mati Solusi : C1200v dekat tr
Hout diganti Catatan : dicek FBT,YOKE semua oke ! C 1200volt dekat tr
Hout saya cek ternyata short,body tidak pecah trus saya ganti yg
nilainya sama tr Hout saya ganti lg trus saya coba tv bisa nyala normal
kembali ! 9) LG Model : black pearl Gejala : gambar melebar ke samping
Penyebab : vertical kerjanya tdk lancar Solusi : ganti ic vertical 10)
LG Model : slim flat Gejala : mati total Penyebab : tr hor short Solusi :
ganti capasitor dekat hor nilainya 12n atau 18n dan tr hor 6090 11) LG
Model : Ultra slim 14 FU7AB Gejala : ketika pertama kali dinyalakan,
lampu led merah menyala sebentar kemudian mati Penyebab : optocoupler
TLP 817 soak Solusi : ganti optocoupler,ic vertikal,dioda zener,ic
program Catatan : Tv ini ketika pertama kali dinyalakan, lampu led merah
menyala sebentar kemudian mati, cek teg B+ 115V keluar sebentar kmd
drop, ditemukan optocoupler TLP 817 soak, setelah diganti, led power
nyala no 12) LG Model : 21FX4AG-TH Gejala : tdk ada gambar/pictur tapi
suara normal Penyebab : tegangan G2 short atau 0V Solusi : tahan ujung
obeng di dekat pin G2 CRT sekitar 05cm jaraknya Dimana obeng terhubung
dengan ground CRT kemudian nyalakan tv sebentar status soket CRT
terlepas dari CRT kemudian pasang kembali soket CRT 13) LG Model :
plasma Gejala : gambar melipat ketengah Penyebab : karena dropnya
tegangan pada autput tegangan pada ic vertikal yang di sebabkan dioda
shot atau resistor mayi maksimal tegangan harus 26v kalau kurang dari
26v maka gambar akan melipat Solusi : ganti dioda yang berhubungan
dengan input ic vertikal dan cek juga resistornya Catatan : bisa juga
karena flyback shot 14) LG Model : Chassis MC-059D Gejala : Suara bagus,
gambar redup/gelap Penyebab : Dioda D902 di PCB CRT pecah Solusi :
dicari data skema nya dan D902 adalah 1N4148 15) LG Model : Flat Slim
Gejala : Mati total dg ada bunyi derit Penyebab : Block Hor output Short
Solusi : Periksa tr horisontal C6090, ganti baru klo tr hor itu
short..dan bila stlh dipasang yg baru tr hor shrt lagi, periksa
capacitor wide yg mengeblok colector tr hor dg ground/ emitor,biasanya
nilai cap sdh turun dari yg tertera di body cap itu. 16) LG Model :
21FB3RB Gejala : standby. Penyebab : gagal start loading data eeprom
diakibatkan data pada IC02 24C04 korup. Solusi : ganti/flash IC02 24C04
dengan data/ic yang sudah terisi. 17) LG Model : Ultra Slim 21FU2RD
Gejala : mati, transistor horizontal short apabila diganti short lagi.
Penyebab : Capasitor C414 153/2KV berubah nilainya. Solusi : ganti
Capasitor C414 153/2KV dan Q402 2SC6090 dengan yang baru. 18) LG Model :
CD-14D52 Gejala : warna gambar tidak normal, kemerah merahan.. Penyebab
: solderan di RGB banyak yang kendor atau retak.. Solusi : setelah RGB
di solder ulang semuanya,,, warna kembali normal lagi 19) LG Model :
ultra slim Gejala : reste horizontal melengkung Penyebab : capasitor
short Solusi : solusinya dengan menambahkan satu capasitor milar di
titik colector C414=.01=10n 2kv dengan 103 2kv,dan ganti juga diode RU
4A dengan yang baru sedangkan TR.Horizontal nya ganti dengan D.1554
Catatan : TV ini menggunakan IC SINGLE LV76211,sedangkan FBT BSC 25 -
NO329,TV ini di hidupkan TR.HOR menjadi panas sekali bisa mengakibatkan
short nya TR.HOR tsb 20) LG Model : 21fu3rl Gejala : mati total Penyebab
: tiba2 mati, padahal menurut yang punya, tidak ada gejala apa2 Solusi :
setelah dicek ternyata saklar s801 tidak berfungsi lagi. diganti dengan
switch on-off jenis lain, sedikit memodifikasi. jadi 21) LG Model :
21FU3RL Gejala : mati total,tr horizontal (C6090)sering putus Penyebab :
putus ic pawer suply (W6554A)dan kapasitor keramik pecah(183J2000v)
Solusi : ganti ic pawer suply,tr horizontal dan kapasitor keramik dengan
yg baru Catatan : apabila kapasitor keramik tidak ada yg sama ganti
dengan kapasitor mkt ukuran 15n2000v juga bisa 22) LG Model : Pearl
black 21FU1RL Gejala : Tv hidup tp layar blanking biru polos disertai
garis2...kata yg punya tv kena petir Penyebab : Setelah ditelusuri
ternyata teg RGB dari chroma LV 76213 short Solusi : Setelah cek ic
vertical dan komponennya ternyata bagus....akhirnya tinjau yoke lepas
solderan ujung2nya lalu cek gulungan coilnya satu persatu ternyata
lilitan vertcal deflection putus sebelah... Setelah ganti ic chromanya
tv jadi normal 23) LG Model : LG untukjenis flat Gejala : gambar
terkadang keluar kadang tidak Penyebab : tuner dengan jenis pll rusak
Solusi : ganti tuner dengan catatan sebelum mengganti tuner langkah kita
cek dulu teg agcnya,vccnya kalau normal langsung ganti tuner pasti
beres 24) LG 25) Model : 21 flat Gejala : gambar bagus suara
kadang-kadang hilang kadang- kadang besar Penyebab : penyebabnya ic lv
6111 n Solusi : ganti ic lv 6111 n kalau masih belum, masuk kemode
servicemenu pada bagian audio diset keposisi mono atau stereo sampai
suara muncul selamat mencoba bila ada kerusakan sperti ini,karena kasus
ini sering terjadi pada tv lg jenis flat Catatan : sering terjadi troble
untuk audiotv lg flat 26) LG Model : Turbo swing Gejala : led berkedip
redup Penyebab : capasitor dibagian horizontal short menyebabkan
transistornya panas dan ahirnya rusak Solusi : ganti capasitor dan tr
horizontal 27) LG Model : LG RD-21FB70V Gejala : Mati StandbY Penyebab :
D23 SHORT Solusi : D23 ganti dengan IN4148 28) LG Model : ld12345
Gejala : kadang start kadang tidak Penyebab : tegangan 5 volt output
dari regulator drop Solusi : ukur dan ganti elko 100uf/50v 29) LG Model :
LG MC 994A Gejala : MATI STANDBY 2 Penyebab : YOKE LEMBAB Solusi :
NYALAKAN TV, CEK APAKAH ADA RASTER ? JIKA ADA KERINGKAN YOKE 30) LG
Model : CA 14A65S Gejala : TELEVISI MATI STANDBY 1 Penyebab : IC
VERTICAL RUSAK, SOLDERAN IC GAMBAR TIDAK SEMPURNA ( PUTUS) Solusi : cek
blok vertical, ic vertical, jika blue screen check solderan IC TB 1328
31) LG Model : 14 Inc Gejala : TV hidup normal sesaat mati stanby bisa
di start kembali Penyebab : condensator elektrolit teg tinggi ada yg gak
beres Solusi : ganti condensator elektrolit yg rusak 32) LG Model : LG
21fu1RL Gejala : gambar membesar mengecil seiring terang gelap gambar
Penyebab : kapasitor 27 nano didekat flyback Solusi : ganti dengan nilai
yang sama Catatan : jika tidak ada jualnya capasitor ganti dengan nilai
yang agak besar dikit bisa, atau lebih kecil dikit bisa 33) LG Model :
20a95 Gejala : mati hidup Penyebab : listrik over voltage Solusi : santi
semua resistor power suply karena nilanya molor semua Catatan : jika
masih berkedip kedip ganti elko utama 34) LG Model : 21FB7CG Gejala : tv
tidak bisa hidup lama Penyebab : tegangan untuk B+ Fly back naik,
melebihi 110 Volt Solusi : resistor yang berhubungan dengan optocoupler
berubah nilai yaitu R815 dgn nilai 91 Kohm jadi lebih besar, jadi
mempengaruhi kerja optocoupler, ganti sesuai stantdar Catatan : ganti
dengan resistor tahan panas 35) LG Model : Flat 21'' Gejala : Stanby
Penyebab : Tr Hout mati Solusi : C1200v dekat tr Hout diganti Catatan :
dicek FBT,YOKE semua oke ! C 1200volt dekat tr Hout saya cek ternyata
short,body tidak pecah trus saya ganti yg nilainya sama tr Hout saya
ganti lg trus saya coba tv bisa nyala normal kembali ! 36) LG Model :
black pearl Gejala : gambar melebar ke samping Penyebab : vertical
kerjanya tdk lancar Solusi : ganti ic vertical 37) LG Model : soundmax
Gejala : protec,gak mau start,B+ drop dan 24v naik Penyebab : flyback
rusak Solusi : ganti flyback 6174Z-8005C 38) LG Model : 21FC1CG Gejala :
Gambar mengecil berbentuk kotak di tengah layar Penyebab :
Defleksi/yoke ada yang putus di bagian vertical Solusi : Bongkar Yoke
bagian vertikal dan cari kawat email yang putus lalu sambung lagi 39) LG
Model : MC994A Gejala : setelah 2 menit tv standby Penyebab : solderan
retak pd bagian power suply Solusi : solder ulang bag power suply 40) LG
Model : CA 51 T 80 Gejala : gambar garis horisontal Penyebab : IC
vertikal TDA 8351 Solusi : ganti IC vertikal TDA 8351 41) LG Model :
Flatron Gejala : Gambar Normal setelah agaklama dinyalakan timbul Suara
Gemeretak dan terkadang suara hilang dan timbul tenggelam Penyebab : IC
Volume/tone control LV 1116 mengalami gangguan internal Solusi : ganti
ic LV1116 42) Goldstar Model : CA-14A62 Gejala : garis horisontal
Penyebab : Tr horisontal jebol Solusi : ganti Tr horisontal dengan yang
baru 43) Goldstar Model : 14xxx Gejala : gambar kanan kiri kurang penuh
Penyebab : tegangan flyback pin bostup kurang Solusi : elco 220/50v
rusak dekat fb (pin boostup) 44) Goldstar Model : CA-14A62 Gejala :
Tidak bisa mencari siaran Penyebab : c if angus Solusi : ganti c if
pakai 63pf ditrim sedikit 45) Goldstar Model : 14xxx Gejala : gambar
kanan kiri kurang penuh Penyebab : tegangan flyback pin bostup kurang
Solusi : elco 220/50v rusak dekat fb (pin boostup) 46) Goldstar Model :
sound max Gejala : warna menjadi hitam putih Penyebab : tersambar petir
Solusi : njek taoh Catatan : soder smua bagian sirkuitnya 47) Goldstar
Model : HCV-502M Gejala : Mati total Penyebab : R 807 Hangus kebakar
bagian Regulator Solusi : Ganti R807 dengan nilai 5K6 2WATT Catatan :
Sebenar nya tv merk Nyundai,berhubung tdk ada,dan rangkaianya mirip
goldstar /akari 48) Goldstar Model : 14 INCHI Gejala : MATI TOTAL
Penyebab : PLY BACK RUSAK Solusi : GANTI PLY BACK 49) Goldstar Model :
CA 14a64 Gejala : Mati total muncul suara ngiuuuiik Penyebab : Tr
Horisontal rusak Solusi : ganti TR horisontal dengan yang baru Catatan :
setelah penggantian pastikan tr terpasang pada hetsink dengan benar 50)
Goldstar Model : CA 20 B 32 Gejala : on selama lima menit kemudian
kembali stanby Penyebab : salahsatu elco di kaki trafo osilator
horisontal sok kering Solusi : ganti elko tersebut dengan yang baru
Catatan : sebelum melakukan pengecekan lebih lanjut alangkah baiknya
semua solderan di bagian horisontal ditata ulang 51) Goldstar Model :
CA-20D22 Gejala : Gambar menyempit dan gelap Penyebab : B+ down Solusi :
Ganti elco 220uf/160v di jalur B + 52) Goldstar Model : CA-14A62 Gejala
: garis horisontal Penyebab : Tr horisontal jebol Solusi : ganti Tr
horisontal dengan yang baru 53) Goldstar Model : 14xxx Gejala : gambar
kanan kiri kurang penuh Penyebab : tegangan flyback pin bostup kurang
Solusi : elco 220/50v rusak dekat fb (pin boostup) 54) Goldstar Model :
CA-14A62 Gejala : Tidak bisa mencari siaran Penyebab : c if angus Solusi
: ganti c if pakai 63pf ditrim sedikit 55) Goldstar Model : 14xxx
Gejala : gambar kanan kiri kurang penuh Penyebab : tegangan flyback pin
bostup kurang Solusi : elco 220/50v rusak dekat fb (pin boostup) 56)
Goldstar Model : sound max Gejala : warna menjadi hitam putih Penyebab :
tersambar petir Solusi : njek taoh Catatan : soder smua bagian
sirkuitnya 57) Goldstar Model : HCV-502M Gejala : Mati total Penyebab : R
807 Hangus kebakar bagian Regulator Solusi : Ganti R807 dengan nilai
5K6 2WATT Catatan : Sebenar nya tv merk Nyundai,berhubung tdk ada,dan
rangkaianya mirip goldstar /akari 58) Goldstar Model : 14 INCHI Gejala :
MATI TOTAL Penyebab : PLY BACK RUSAK Solusi : GANTI PLY BACK 59)
Goldstar Model : CA 14a64 Gejala : Mati total muncul suara ngiuuuiik
Penyebab : Tr Horisontal rusak Solusi : ganti TR horisontal dengan yang
baru Catatan : setelah penggantian pastikan tr terpasang pada hetsink
dengan benar 60) Goldstar Model : CA 20 B 32 Gejala : on selama lima
menit kemudian kembali stanby Penyebab : salahsatu elco di kaki trafo
osilator horisontal sok kering Solusi : ganti elko tersebut dengan yang
baru Catatan : sebelum melakukan pengecekan lebih lanjut alangkah
baiknya semua solderan di bagian horisontal ditata ulang
Tidak ada komentar:
Posting Komentar
